エクセレント 本体 E3001S 標準

商品説明

材質//鉄製
設置条件//アオリ段付量0～20mm

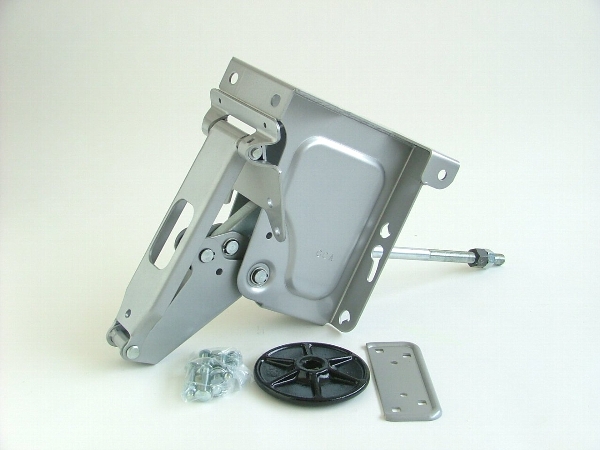

エクセレント本体（単体）です。

◆必ずお読み下さい　
※本製品は、御取り寄せ品です。
※本製品は、ご返品不可です。ご了承下さい。 ⇒キャンセル・ご返品について

○バネ選定条件表

機種				B1021B	B1021A	B1021A+B1001C
アオリ荷重換算モーメント（kg.m)				24.0～38.3	37.8～53.8	52.2～74.0
アオリの仕様及び適応アオリ長さ
符号	材質・構造	高さ（mm）	単位重量（kg/m）	エクセレント1個当りのアオリ長さ（m）
(1)	木製	400	18	6.1～9.7	9.5～13.6	×
(2)	木製	450	22	4.5～7.1	7.0～10.0	9.7～13.7
(3)	アルミブロック	600	11	6.8～10.9	10.7～15.2	×
(4)		700	12.5	5.2～8.3	8.2～11.6	11.3～16.0
(5)		800	14	4.1～6.5	6.4～9.1	8.9～12.6
(6)		1000	17	2.7～4.3	4.3～6.1	5.9～8.4
(7)		1200	20	1.9～3.1	3.0～4.3	4.2～6.0

※参考値：ラッシングレール単位重量3（kg/m)

【エクセレント機種選定について】
表をご覧下さい。
トラックのアオリ材質・構造、アオリ高さ、アオリ長さの三点をご確認下さい。
アオリ材質・構造、アオリ高さより条件に当てはまる項目を左列(1)～(7)より選択します。
アオリ長さから表の「機種（組み合せ）」と交わるバネを選択します。

例：4t標準ボディー（クレーン無し）、設置条件：アオリ段付量0mm、床枠高100mm
○アオリ材質・構造：アルミブロック
○アオリ高さ：700mm
○アオリ長さ：L=6.2M
とします。設置条件より本体は、E3001Sです。
アオリ材質・構造、アオリ高さより項目(4)を選択。アオリ長さから、5.2～8.3Mに当てはまるのでバネ選定はB1021B。
(アオリ長さが境界の場合、強いバネを選択した方が無難です。）

※鉄製ラッシングレールが設置されている場合、1M当りの単位重量が3kg増えます。上記例の場合、単位重量よりだいたい項目(5)を選択。アオリ長さから、バネ選定はB1021Aが良いかと思います。
